Radio Ricevente 2,4 gHz

In questo articolo spiego come creare una radioricevente a 2,4 gHz da utilizzare con un radiocomando che verrà illustrata in un'altro articolo.

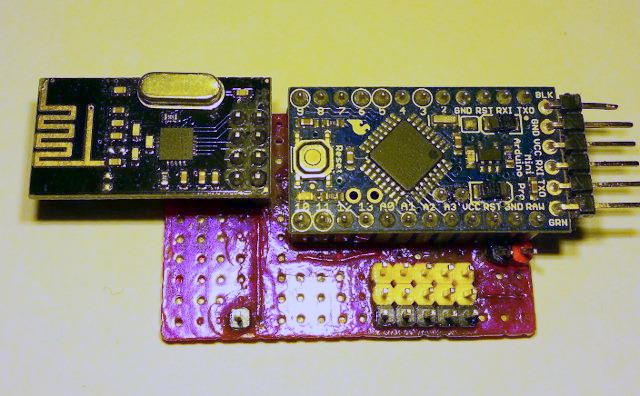

Per il progetto e stato utilizzata l'Arduino Pro Mini 328 (3.3V/8MHz)

e la scheda nRF24L01+Module (Modulo radio TX/RX) con la libreria RF24

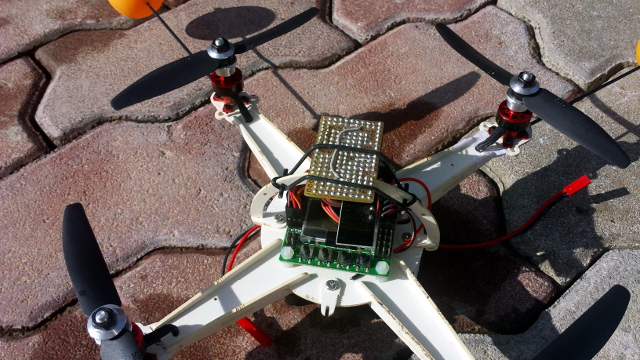

La ricevente può essere collegata direttamente a dei servo motori oppure ad un UAV.

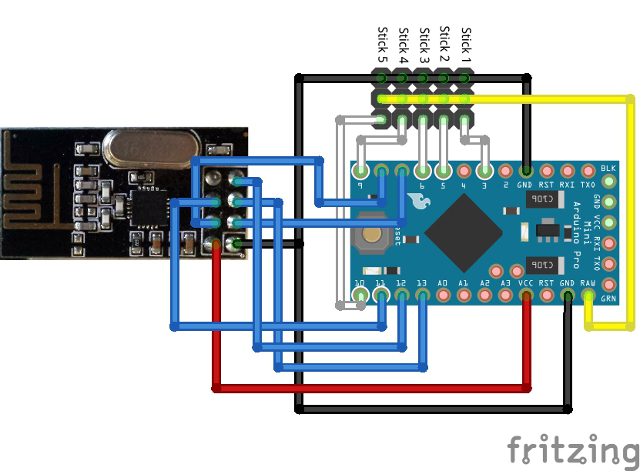

Schema elettrico

Sketch Arduino :


#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>
#include <Servo.h>

#define CE_PIN 7
#define CSN_PIN 8

const uint64_t pipe = 0xE8E8F0F0E1LL;

RF24 radio(CE_PIN, CSN_PIN);

byte joystick[8];

Servo CH1;
Servo CH2;
Servo CH3;
Servo CH4;
Servo CH5;

void setup() {

  CH1.attach(3, 1000, 2000);
  CH2.attach(5, 1000, 2000);
  CH3.attach(6, 1000, 2000);
  CH4.attach(9, 1000, 2000);
  CH5.attach(10, 1000, 2000);

  radio.begin();
  radio.setPayloadSize(sizeof(joystick));

  radio.openReadingPipe(1,pipe);
  radio.startListening();

}

void loop() {
  if (radio.available()) {
    bool done = false;
    while (!done) {
      done = radio.read( joystick, sizeof(joystick) );
      if(!done) {
        delay(20);
      }
    }
    radio.stopListening();

    CH1.write(joystick[0]);
    CH2.write(joystick[1]);
    CH3.write(joystick[2]);
    CH4.write(joystick[3]);
    CH5.write(joystick[4]);

    radio.startListening();
  }

}

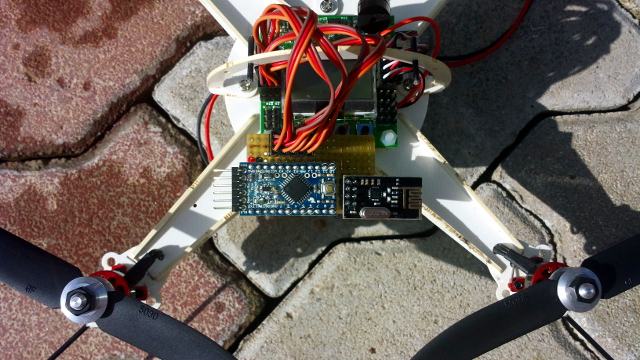

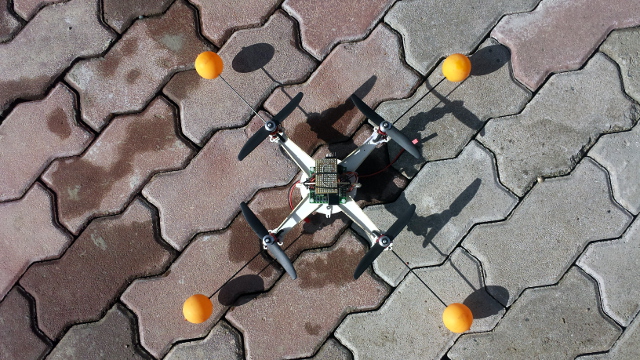

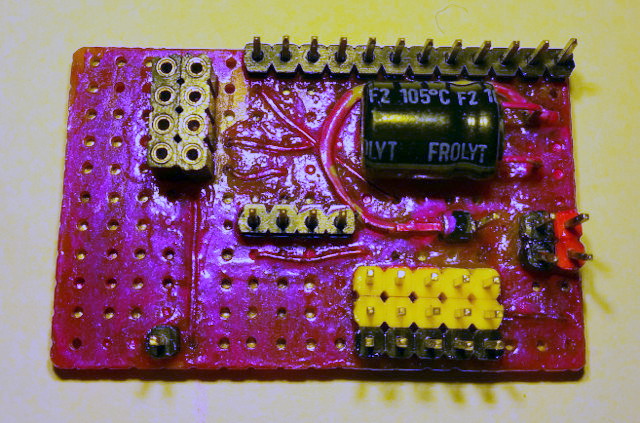

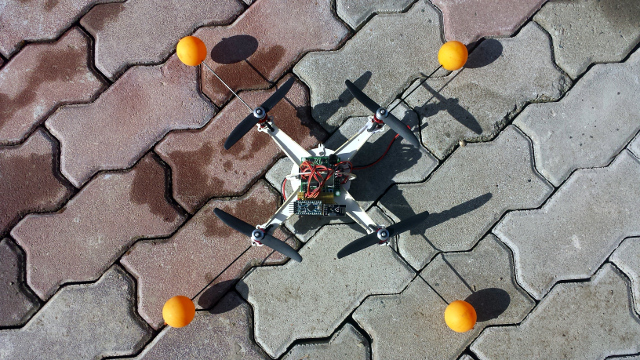

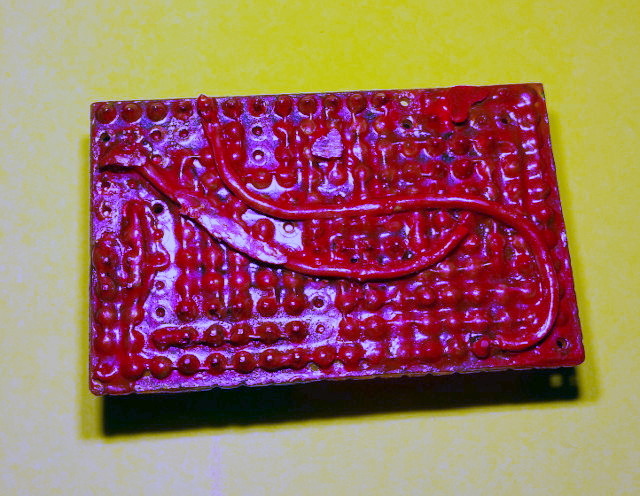

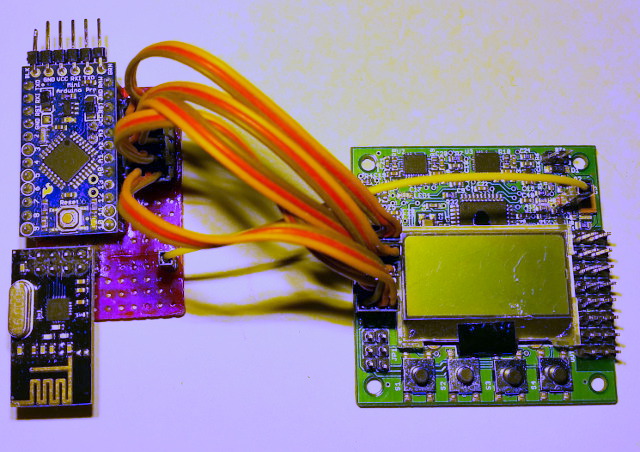

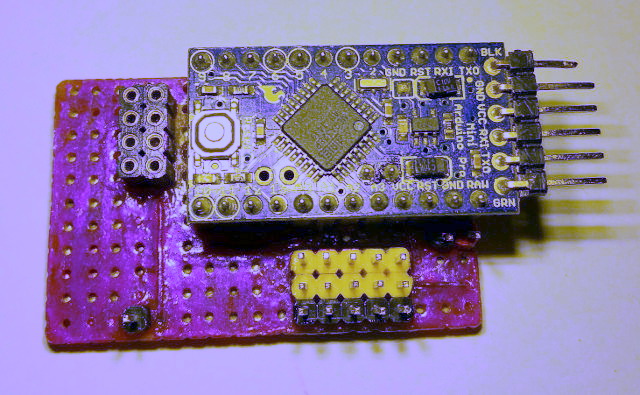

Galleria Immagini

Commenti


0 #2 rsodvd79 2016-01-22 19:57
Thank you, it's all the work of patience and research.
Citazione unlock iphone 4s:
I'm extremely inspired together with your writing abilities
as smartly as with the format on your blog. Is this a paid
topic or did you modify it your self? Anyway stay up the nice quality writing, it's rare to peer a great weblog like this one these
days..
Citazione


0 #1 rsodvd79 2014-12-09 22:16
Il programma sfrutta la libreria Servo.h di arduino , qui il riferimento "http://arduino .cc/en/referenc e/servo" . In teoria su può arrivare fino a 12 canali.

El programa utiliza el arduino Servo.h biblioteca, por lo tanto, la referencia a "http://arduino .cc/en/referenc e/servo". En teoría sobre puede haber hasta 12 canales.
Citazione
