Lo scopo di questo progetto è interrogare il lettore RFID per leggere il byte contenuto nel tag, per poi rappresentarlo in forma binaria su otto uscite digitali.

Componenti :

• Arduino Duemilanove / UNO / Mega
• Convertitore Modulo RS485 TTL Seriale MAX485
• Lettore RFID RLS-1183-020
• Qualche centimetro di filo
• Un alimentatore 24V DC
• 8 led rossi
• 8 resistenze da 330hom

Allegati :

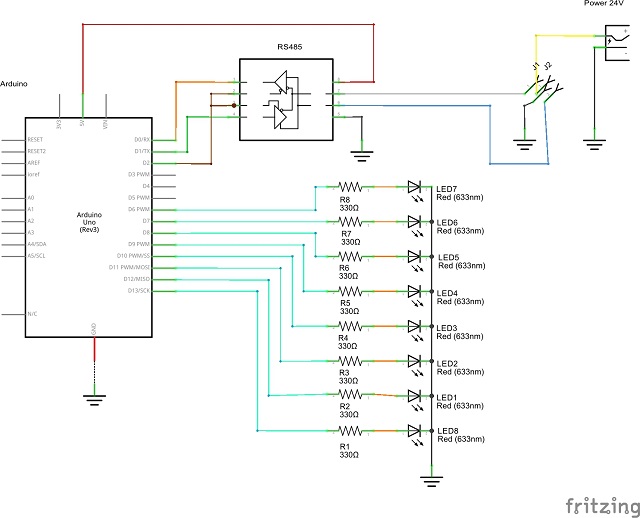

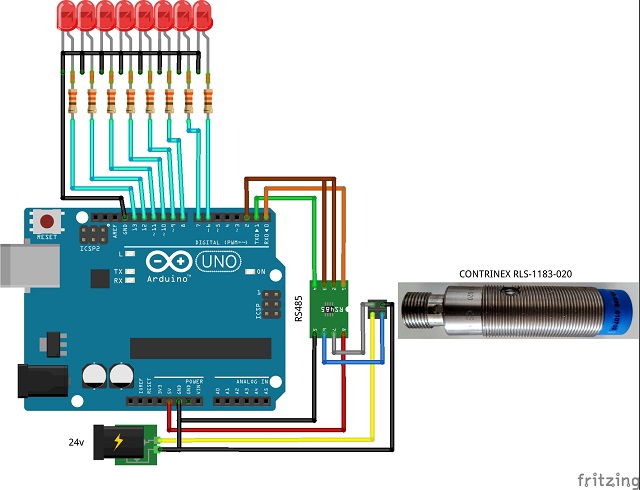

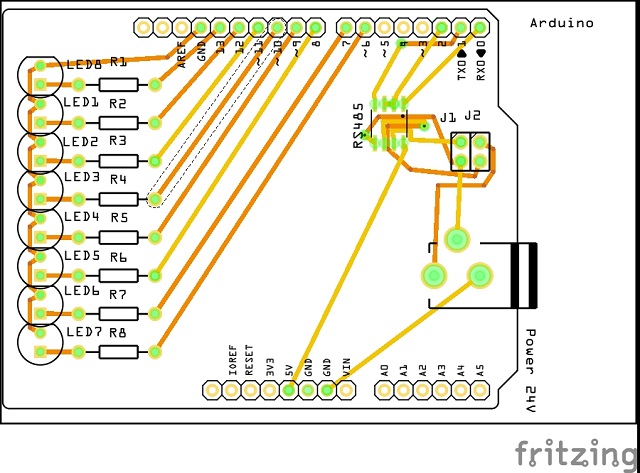

• Progetto Fritzing

Galleria :

Video :
